Alin ang mas magandang conical o parallel twin screw extruder?

Kapag pumipili sa pagitan ng conical at parallel twin screw extruder, ang sagot ay depende sa iyong partikular na aplikasyon. Para sa pagproseso ng matibay na PVC, PVC profile, pipe, at wood-plastic composites, ang conical twin screw extruder ay karaniwang ang ginustong solusyon dahil sa napakahusay nitong presyon ng output, pag-uugali ng paglilinis sa sarili sa feed zone, at disenyo ng compact na low-speed drive. Ang mga parallel twin screw extruder ay nag-aalok ng mga bentahe sa compounding, reactive extrusion, at lubos na puno ng masterbatch production kung saan ang mas mahabang screw L/D ratios at modular screw na disenyo ay mga priyoridad. Ang artikulong ito ay tumutuon sa conical twin screw at nagpapaliwanag nang malalim kung bakit ito gumaganap nang mahusay sa isang malawak na hanay ng mga gawain ng thermoplastic extrusion.

Ang conical twin screw barrel system ay tinutukoy ng dalawang intermeshing screws na lumiliit mula sa malaking diameter sa dulo ng feed patungo sa mas maliit na diameter sa dulo ng discharge. Lumilikha ang geometry na ito ng natural na compression zone na mahusay na bumubuo ng melt pressure nang hindi umaasa lamang sa bilis ng turnilyo. Ang resulta ay mas mababang temperatura ng pagpapatakbo, pinababang stress ng paggugupit, at mas banayad na paggamot sa materyal kumpara sa mga high-speed parallel system, na ginagawang perpekto ang conical na disenyo para sa mga materyal na sensitibo sa init tulad ng matibay na PVC at wood-fiber composites.

Gumagawa ang Zhoushan Microwave tornilyo Machinery Co., Ltd. ng conical twin screws sa malawak na hanay ng mga ratios ng diameter kabilang ang 45/90, 45/100, 50/105, 51/105, 55/100, 65/132, 80/125, 80/143, at 8/143 mm. Available ang bawat laki gamit ang mga customized na compression ratio na iniayon sa mga partikular na polymer formulation at mga geometry ng produkto. Ang kumpanya ay gumagawa ng precision screw barrel component mula noong 1990 at nag-export sa mga merkado kabilang ang United States, Germany, Dubai, Vietnam, at Thailand.

Pangkalahatang-ideya ng Produkto: Disenyo at Mga Materyales ng Conical Twin Screw

Ang mekanikal na pagganap ng isang conical twin screw ay hindi mapaghihiwalay mula sa materyal na kung saan ito ginawa at ang katumpakan ng pagmamanupaktura nito. Ginagamit ng Zhoushan Microwave 38CrMoALA haluang metal na bakal bilang batayang materyal para sa conical twin screws nito. Ang nitriding-grade steel na ito ay malawak na kinikilala sa industriya ng makinarya ng plastik para sa namumukod-tanging kumbinasyon ng tibay ng core at katigasan ng ibabaw pagkatapos ng paggamot sa nitriding.

Pagkatapos ng proseso ng nitriding, ang ibabaw ng tornilyo ay umabot sa isang katigasan ng HV 950 hanggang 1000 , na may lalim na nitriding na 0.45 hanggang 0.7 mm. Ang brittleness rating ay pinananatili sa Level 1 o mas mababa, na pumipigil sa micro-cracking sa ilalim ng cyclic loading. Ang pagkamagaspang sa ibabaw ay pinapanatili sa Ra 0.4, na binabawasan ang friction sa pagitan ng natunaw at ng screw channel, na nagpapababa ng pagkawala ng enerhiya at nagpapabuti sa ibabaw na pagtatapos sa mga extruded na produkto. Ang tolerance sa straightness ng screw ay 0.015 mm, na tinitiyak ang maayos na pag-ikot sa mga bilis ng pagpapatakbo nang walang pagkasira sa barrel na dulot ng vibration.

Para sa mga application na nangangailangan ng mas mataas na paglaban sa abrasion, isang opsyonal dual-alloy hard surface layer na may tigas na 60 hanggang 70 HRC maaaring ilapat. Bukod pa rito, ang isang chrome plating step pagkatapos ng nitriding ay nagdaragdag ng layer na 0.05 hanggang 0.10 mm ang kapal na may tigas na lampas sa 900 HV. Ang chrome layer na ito ay nagbibigay ng proteksyon sa kaagnasan laban sa mga agresibong polimer gaya ng chlorinated PVC at flame-retardant compound na naglalaman ng mga halogenated additives.

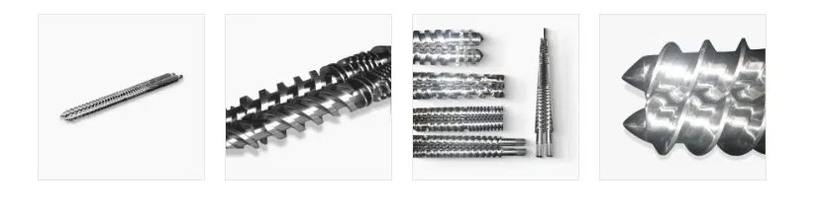

Mga produktong conical twin screw na ginawa ng Zhoushan Microwave Screw Machinery Co., Ltd. -- single screws, parallel twin screws, at conical twin screw set na ipinapakita kasama ng cross-sectional flight detail.

Prinsipyo ng Paggawa ng Twin Screw Extruder: Paano Gumagana ang Conical Design

Ang pag-unawa sa prinsipyo ng pagtatrabaho ng twin screw extruder ay mahalaga para sa pagpili ng tamang kagamitan at pag-optimize ng mga parameter ng proseso. Sa isang conical twin screw extruder, dalawang co-rotating o counter-rotating screws ang naka-install sa loob ng tugmang conical barrel. Ang mga turnilyo ay nagtatagpo sa isa't isa, na lumilikha ng isang positibong pagkilos ng paghahatid na naglilipat ng materyal mula sa feed hopper patungo sa die.

Ang malaking diameter na feed zone ay nagbibigay ng maraming dami ng intake, na nagpapahintulot sa makina na pangasiwaan ang malalaking butil, pulbos, at hindi maganda ang daloy ng PVC dry blends. Habang gumagalaw ang materyal patungo sa dulo ng discharge na mas maliit na diameter, bumababa ang lalim ng channel at lumiliit ang available na cross-sectional area, na bumubuo compressive pressure nang hindi nangangailangan ng labis na mataas na bilis ng turnilyo . Ang low-speed, high-torque operation na ito ay isang pagtukoy sa katangian ng conical twin screw na disenyo at direktang nag-aambag sa pagtunaw ng temperatura control at energy efficiency.

Ang shear heating sa conical twin screw ay ipinamahagi sa mas mahabang mabisang haba kumpara sa discharge diameter, na nagbibigay ng thermal energy ng mas maraming oras upang mapantayan ang kabuuan ng pagkatunaw bago ito umabot sa die. Ang intermeshing flight geometry ay lumilikha din ng isang self-wiping na aksyon na patuloy na nag-aalis ng materyal mula sa mga ibabaw ng turnilyo, na pumipigil sa localized na overheating o degradation pockets. Ito ay partikular na mahalaga kapag pinoproseso ang PVC, na nagsisimulang mag-degrade at mawala ang kulay sa mga temperaturang higit sa humigit-kumulang 200 degrees Celsius.

Ang twin screw extruder diagram sa itaas ay naglalarawan kung paano lumilikha ang conical geometry ng built-in na compression ratio mula sa feed inlet hanggang sa die head. Dahil ang malaking diameter na dulo ay nagpapakita ng isang malawak na channel para sa pagtanggap ng mga powder blend at granules, ang mga problema sa pagpapakain na karaniwan sa mga single screw machine ay higit na naaalis. Ang maliit na diameter na dulo ng output ay naghahatid ng pare-parehong melt pressure sa die na may kaunting pulsation, na kritikal para sa paggawa ng mga dimensional na matatag na profile at pipe.

Conical vs Parallel Twin Screw: Isang Direktang Teknikal na Paghahambing

Ang tanong kung alin ang mas mahusay -- conical o parallel twin screw extruder -- ay walang isang unibersal na sagot, ngunit ang mga teknikal na pagkakaiba ay mahusay na tinukoy at maaaring gabayan ang desisyon. Binubuod ng talahanayan sa ibaba ang mga pinakanauugnay na parameter, batay sa mga na-publish na sanggunian sa industriya kabilang ang Rauwendaal C., "Polymer Extrusion," ika-5 ed., at data mula sa mga pangunahing OEM technical bulletin.

Para sa produksyon ng PVC window profile, karamihan sa mga gumagawa ng machinery sa buong mundo ay nagde-default sa conical twin screw barrel system dahil ang mababang screw speed (karaniwang 20 hanggang 45 rpm) ay nagpapaliit ng frictional heat generation, at ang malaking feed end ay nakakain ng maluwag na nakaimpake na PVC dry blend powder nang walang bridging. Ang mga rate ng output na 200 hanggang 800 kg/h ay makakamit depende sa pagpili ng diameter, na sumasaklaw sa buong hanay mula sa maliliit na profile extruder hanggang sa malalaking linya ng tubo.

Mga Laki ng Conical Twin Screw at Pagpili ng Ratio ng Diameter

Ang pagpili ng tamang conical twin screw na laki ay isa sa mga pinakakinahinatnang desisyon sa detalye ng extruder. Ang diameter ratio -- na ipinahayag bilang small-end diameter na hinati sa large-end diameter -- direktang tinutukoy ang torque capacity, output rate, at ang compression behavior ng screw. Ang mas malaking large-end diameter ay nakakakuha ng mas maraming materyal sa bawat rebolusyon at kayang tumanggap ng mas malalaking feed stock, habang ang mas malaking small-end diameter ay naghahatid ng mas malaking melt output sa isang partikular na pressure.

Nag-aalok ang Zhoushan Microwave ng mga sumusunod na karaniwang ratio ng diameter: 45/90, 45/100, 50/105, 51/105, 55/100, 65/132, 80/125, 80/143, 80/158, at 92/188 mm . Ang bawat pagsasaayos ay itinugma sa isang partikular na conical barrel na may komplementaryong bore geometry. Ang 80/158 at 92/188 na mga laki ay angkop sa malalaking-output na pipe extrusion lines, habang ang 45/90 at 50/105 na laki ay karaniwang ginagamit para sa small-profile at window seal application. Ang mga ratio ng compression ay naka-customize sa bawat formula ng customer upang isaalang-alang ang mga pagkakaiba sa bulk density sa pagitan ng mga uri ng dry blend ng PVC, nilalaman ng wood flour sa WPC, at mga additive loading sa mga compound ng engineering resin.

Mga Aplikasyon: Kung saan Naghahatid ang Conical Twin Screws ng Mga Magkakasunod na Resulta

Ang conical twin screw barrel system ay nagpakita ng maaasahang pagganap sa isang malawak na hanay ng mga polymer processing application. Ang pinaka makabuluhang komersyal na paggamit ay sa produksyon ng matibay na PVC profile para sa mga frame ng bintana, mga frame ng pinto, at panghaliling daan , kung saan ang pare-parehong melt homogeneity at stable extrusion pressure ay mga kinakailangan para makamit ang dimensional tolerances sa loob ng 0.1 mm. Sa mga application na ito, ang mababang bilis ng turnilyo at self-wiping screw geometry ay pumipigil sa pagkasira ng PVC, at ang mahigpit na kinokontrol na temperatura ng pagkatunaw ay nagsisiguro ng pare-parehong pag-unlad ng kulay sa buong produksyon.

Ang produksyon ng PVC pipe para sa supply ng tubig, drainage, at electrical conduit ay kumakatawan sa isa pang segment ng application na may mataas na volume. Sa pipe extrusion, ang conical twin screw extruder ay nagpapakain ng pipe die na may lubos na pare-parehong pagkatunaw sa mga presyon na karaniwang nasa pagitan ng 15 at 30 MPa, na nagbibigay-daan sa pagkakaiba-iba ng kapal ng pader na mahawakan sa loob ng detalye sa mga haba ng pagtakbo ng ilang kilometro. Ang kumbinasyon ng matipid sa enerhiya na mababang bilis ng operasyon at mataas na presyon ng output ginagawang kaakit-akit ang conical na disenyo para sa tuluy-tuloy na produksyon ng tubo.

Ang wood-plastic composite extrusion ay isang lumalagong aplikasyon kung saan ang conical twin screw ay nagpapakita ng mga partikular na pakinabang. Ang mga compound ng WPC ay naglalaman ng 40 hanggang 70 porsiyentong harina ng kahoy o rice hull ayon sa timbang, na ginagawa itong lubhang abrasive. Pinangangasiwaan ng large-diameter feed zone ang mababang bulk density ng wood-flour blends nang maayos, at ang opsyonal na dual-alloy o Xaloy-equivalent na hard-surfaced na screw ay nagbibigay ng kinakailangang abrasion resistance. Ang mga profile ng WPC decking, fencing, at cladding ay karaniwang ginagawa sa conical twin screw extruder na nilagyan ng downstream calibrating at cooling table.

• Mga profile ng PVC window at profile ng pinto -- Mataas na dimensional na katumpakan, matatag na temperatura ng pagkatunaw
• Tubig ng PVC at mga tubo ng paagusan -- Tuloy-tuloy na high-pressure na output, masikip na wall tolerance
• Wood-plastic composites (WPC) -- Mabisang pinangangasiwaan ang nakasasakit at mababang density ng mga timpla
• PP, PE, ABS granulation at sheet -- Ang banayad na pagtunaw ng paggamot ay nagpapanatili ng mga katangian ng materyal
• Foam PVC at foamed profile -- Kontroladong paggugupit na angkop para sa mga kemikal na nagpapabula ng mga ahente
• Electrical conduit at cable ducting -- Pare-parehong kapal ng pader sa mahabang panahon ng produksyon

Kahusayan ng Enerhiya at Katatagan ng Proseso: Pagsusuri sa Pagganap na Batay sa Data

Ang partikular na pagkonsumo ng enerhiya (SEC) ay isa sa pinakamahalagang pang-ekonomiyang sukatan kapag sinusuri ang mga kagamitan sa extrusion para sa tuluy-tuloy na produksyon. Ito ay ipinahayag sa kilowatt-hours kada kilo ng output at direktang nakakaimpluwensya sa parehong gastos sa pagpapatakbo at ang carbon footprint ng linya ng produksyon. Karaniwang nakakamit ang mga conical twin screw extruder na tumatakbo sa matibay na PVC Mga halaga ng SEC na 0.12 hanggang 0.22 kWh/kg , kumpara sa 0.18 hanggang 0.35 kWh/kg para sa high-speed parallel twin screw configuration sa parehong materyal, ayon sa nai-publish na comparative trials na isinangguni sa mga literatura sa industriya kabilang ang KraussMaffei Berstorff technical papers at SPE ANTEC proceedings.

Ang mas mababang SEC ng conical na disenyo ay sumasalamin sa kahusayan ng tapered geometry sa pag-convert ng motor torque sa matunaw na presyon nang walang labis na bilis ng turnilyo. Dahil ang bilis ng turnilyo ay mababa (madalas na mas mababa sa 40 rpm), ang mga bearing load at mga rate ng pagkasuot ng gearbox ay nababawasan, nagpapahaba ng buhay ng serbisyo sa makina at nagpapababa ng dalas ng pagpapanatili. Mas mahusay din ang thermal stability ng pagkatunaw: ang pagkakaiba-iba ng temperatura ng pagkatunaw sa cross-section ng die ay karaniwang nananatili sa loob ng plus o minus 2 hanggang 4 degrees Celsius sa isang well-maintained conical twin screw line, samantalang ang parallel twin screw lines na nagpoproseso ng parehong compound ay maaaring magpakita ng variation ng 5 hanggang 10 degrees Celsius sa die lip.

Screw Wear at Panghabambuhay: Line Chart ng Hardness vs Mga Oras ng Serbisyo

Ang haba ng serbisyo ng isang conical twin screw ay isang function ng materyal na detalye nito, surface treatment, at ang abrasiveness ng mga compound na pinoproseso nito. Batay sa pangmatagalang data ng pagpapatakbo na pinagsama-sama mula sa mga plastik na processor, ang isang maayos na tinukoy at pinapanatili na conical twin screw na tumatakbo sa karaniwang matibay na PVC ay makakapagpapanatili ng mga epektibong flight clearance (barrel-to-screw) sa loob ng mga tolerance ng disenyo para sa 8,000 hanggang 12,000 na oras ng operasyon . Maaaring mangailangan ng reconditioning o pagpapalit sa 4,000 hanggang 6,000 na oras ang mga turnilyo na nagpapatakbo ng mataas na punong WPC o calcium carbonate-loaded na mga compound.

Inilalarawan ng chart sa ibaba ang konseptong ugnayan sa pagitan ng epektibong tigas ng ibabaw sa dulo ng paglipad ng screw at pinagsama-samang oras ng pagpapatakbo para sa tatlong antas ng paggamot: karaniwang nitrided, nitrided plus chrome plated, at dual-alloy na hard-faced. Ang kaugnayang ito ay mahalaga para sa pagpaplano ng mga iskedyul ng pagpapanatili at pag-unawa kung kailan kinakailangan ang pagpapalit ng turnilyo upang mapanatili ang kalidad ng produkto.

Paghahambing ng Radar: Conical Twin Screw vs Parallel Twin Screw vs Single Screw

Ang isang radar chart ay nagbibigay ng isang kapaki-pakinabang na multi-dimensional na view kung paano naghahambing ang mga uri ng extruder sa mga pangunahing pamantayan sa pagganap na mahalaga sa industriyal na pagpoproseso ng polymer. Ang limang axes sa ibaba ay kumakatawan sa output pressure generation, melt temperature control, feed handling versatility, energy efficiency, at screw lifetime, bawat isa ay naka-score sa sukat na 1 hanggang 10 batay sa na-publish na mga teknikal na benchmark at pinagkasunduan sa industriya.

Mga Tampok ng Intelligent Monitoring at Temperature Control

Ang mga modernong conical twin screw extruder system ay lalong nagsasama ng real-time na pagsubaybay at mga tampok na intelligent na kontrol na nagpapahusay sa katatagan ng proseso at nagbibigay-daan sa predictive maintenance. Nag-aalok ang Zhoushan Microwave ng opsyonal na advanced temperature control system na sinusubaybayan ang mga temperatura ng barrel zone sa maraming punto sa haba ng turnilyo, na nagpapahintulot sa operator na mapanatili ang tumpak na mga profile ng temperatura ng pagkatunaw na iniayon sa bawat polymer formulation. Ito ay partikular na mahalaga para sa matibay na PVC, kung saan Ang mga ekskursiyon sa temperatura na kahit na 10 degrees Celsius sa itaas ng pinakamainam na window ng pagpoproseso ay maaaring mag-trigger ng hindi maibabalik na pagkasira .

Sinusubaybayan ng mga matalinong sistema ng pagsubaybay ang bilis ng turnilyo, kasalukuyang pag-load ng drive, natutunaw na presyon sa ulo ng die, at mga temperatura ng barrel zone nang sabay-sabay, na ipinapakita ang lahat ng mga parameter sa isang interface ng touchscreen. Maaaring i-configure ang mga threshold ng alarm para sa bawat parameter upang alertuhan ang mga operator bago magresulta ang paglihis ng proseso sa pagkasira ng produkto o kagamitan na wala sa detalye. Ang kakayahan ng malayuang pagsubaybay ay nagbibigay-daan sa mga inhinyero ng proseso na suriin ang tumatakbong data mula sa labas ng site, at ang mga fault diagnostic log ay nagbibigay-daan sa pagsusuri ng ugat ng mga pagkaantala sa proseso nang hindi nangangailangan ng isang service technician na pisikal na naroroon sa makina.

Ang pagsasama ng digital monitoring sa mahusay na mekanikal na pagiging maaasahan ng conical twin screw barrel system ay lumilikha ng isang platform na sumusuporta Mga layunin sa pagmamanupaktura ng Industriya 4.0 , kabilang ang traceability, statistical process control, at energy management. Para sa mataas na dami ng PVC pipe at mga producer ng profile na nakikipagkumpitensya sa kalidad at kahusayan, ang mga kakayahan na ito ay kumakatawan sa isang makabuluhang bentahe sa pagpapatakbo kaysa sa mga hindi naka-instrumentong extruder na configuration.

Tungkol sa Zhoushan Microwave Screw Machinery Co., Ltd.

Ang Zhoushan Microwave Screw Machinery Co., Ltd. ay isang propesyonal na tagagawa ng screw barrel ng China at pabrika ng screw extruder na may higit sa 10,000 square meters ng production workshop at higit sa 60 empleyado. Mula nang itatag ito noong 1990, ang kumpanya ay nakatuon sa paggawa at pagsasaliksik ng mga plastik na makinarya, habang ipinakikilala ang dayuhang teknolohiya ng makinarya ng tornilyo at mga diskarte sa pagmamanupaktura. Ang kumpanya ay nagpapatakbo bilang isang sari-sari, malakihang propesyonal na base ng produksyon na nagsasama ng mga precision screw barrel at mekanikal na pagproseso, na may pagtuon sa high-end na merkado.

Ang mga produkto mula sa Zhoushan Microwave ay ini-export sa Estados Unidos, Germany, Dubai, Vietnam, Thailand, at iba pang mga merkado. Ang kumpanya ay nagtatag ng matatag na pakikipagsosyo sa maraming plastic production at construction machinery manufacturer, na nagsisilbing mahalagang supplier ng mga bahagi ng screw barrel sa China. Kasama sa hanay ng produkto ang WB-WE series na mga planetary screw, planetary barrel, at planetary extruder; SJS series conical twin screws, twin barrels, at twin screw plastic extruders; at SJ series single screws, single barrels, at single screw plastic extruders. Ang kumpanya ay sumusunod sa mga prinsipyo ng kredibilidad at serbisyo, na nakatuon sa pagbibigay sa mga customer mataas na kalidad na mga produkto sa mapagkumpitensyang pagganap sa gastos .

Mga Madalas Itanong Tungkol sa Conical Twin Screw Extruders
